ブロックマシンのパレットに亀裂が入るのはなぜですか?それを防ぐにはどうすればよいですか?

ブロックマシンパレットコンクリートブロック製造の静かな主力製品です。これらは、新たに形成されたブロックをサポートし、硬化中を運び、振動や型抜きの繰り返しの衝撃に耐えます。しかし、パレットはその重要な役割にもかかわらず、多くの場合早期に亀裂が発生し、生産の停止、ブロックの品質問題、高価な交換につながります。ブロックマシンのパレットが割れるのはなぜですか?その答えは、周期的な荷重による材料疲労、型抜き時の衝撃応力、硬化チャンバー内の熱サイクル、不適切なメンテナンスなどの要因の組み合わせにあります。 Quangong Machinery Co.,Ltd.では、さまざまなブロック工場で数千個の故障したパレットを分析し、主な原因を特定し、さらに重要なことに、最も効果的な防止戦略を特定しました。これらの要因を理解することは、パレットの寿命を延ばし、スムーズで中断のない生産を確保するための第一歩です。

ひび割れたパレットは単に迷惑なだけではなく、重大なコスト要因となります。 1 つのパレットにひびが入っていると、ブロック機械の金型が損傷し、不均一な圧縮が発生し、ブロックが不合格になる可能性があります。大量生産では、パレットが早期に故障すると、直接交換に数百ドルのコストがかかり、さらに数千ドルの生産損失が発生する可能性があります。当社の工場は、亀裂の根本原因に対処するパレットの設計とメンテナンスに対する包括的なアプローチを開発しました。この記事では、パレットの亀裂の背後にある機械的、熱的、および操作上の理由を詳しく説明し、当社のパレット製品の詳細な技術仕様表を提供し、実用的な予防のヒントを提供します。木製、スチール、複合パレットのいずれを使用する場合でも、私たちが共有する原則は、パレットへの投資を最大限に活用し、一貫したブロック品質を維持するのに役立ちます。

目次

• 1. 材料疲労によりブロックマシンパレットに亀裂が生じるのはなぜですか?
• 2. 衝撃応力と熱応力はパレットの亀裂にどのように影響しますか?
• 3. 当社のブロックマシンパレットシリーズの主な仕様は何ですか?
• 4. 適切な取り扱いとメンテナンスにより、パレットの亀裂をどのように防ぐことができますか?
• よくある質問 (FAQ)
• 結論とパレット選定の相談

なぜ材料疲労によりブロックマシンのパレットに亀裂が生じるのでしょうか?

ブロックマシンのパレットが故障する最大の原因は材料疲労です。パレットが型枠の下に置かれるたびに、パレットは高エネルギーの振動を受けてコンクリート混合物を圧縮します。この周期的な荷重は、パレットの寿命にわたって何千回も繰り返され、材料の構造を徐々に弱めます。スチール製パレットの場合、疲労は溶接点、鋭利なエッジ、または表面の欠陥などの微視的な応力集中で始まり、ヘアライン亀裂として伝播し、最終的には完全な破壊につながります。木製パレットの場合、疲労は繊維の分離や層間剥離として現れ、それが全層の亀裂に広がります。私たちの工場はクアンゴン機械株式会社は、さまざまなパレット素材に対して広範な疲労試験を実施しました。その結果、破損するまでのサイクル数は、設計が不十分な木製パレットの場合は 5,000 回という低さから、当社の高級スチール製パレットの場合は 150,000 回を超えるまで、さまざまであることがわかりました。

ブロックマシンパレットの材料疲労を加速させる主な要因:

• 振動強度:最新のブロック機械は 4,000 ～ 7,000 rpm の周波数で動作し、パレットの寿命にわたって数百万回の衝撃を与えます。振動振幅が大きくなると、パレット表面にかかる応力が直接増加し、疲労寿命が短くなります。当社工場では、パレットの厚さと材質を機械の振動エネルギーに合わせることを推奨しています。
• 不均一な負荷分散:ブロックがパレット上に均一に配置されていない場合、または金型キャビティが完全に位置合わせされていない場合、局所的な応力集中が発生します。これらの高応力ゾーンは疲労亀裂の開始点になります。金型の位置を適切に調整し、慎重にパレットを配置すると、パレットの寿命が 2 倍になることがわかりました。
• エッジ応力集中:パレットの角や端は、型からの取り出しや輸送中に高い曲げ応力を受けるため、特に疲労を受けやすくなります。当社のパレット設計は、応力をより均等に分散するために丸い角と強化されたエッジを備えています。
• 材質の品質のばらつき:低品位の鋼で作られた鋼パレットや低品質の溶接が施された鋼パレットは、疲労寿命が大幅に短くなります。当社の工場では耐疲労性に優れたS235JRおよびS355JR鋼種を使用しています。木製パレットの場合は、割れにくい適切な木目方向を持つオークやブナなどの広葉樹種をお勧めします。

オーストラリアのブロック工場でのケーススタディは、材料疲労の影響を示しています。この工場では厚さ 8 mm のスチール製パレットを使用していましたが、約 20,000 サイクル (約 6 か月の稼働) 後に亀裂が発生しました。応力緩和熱処理と改良された溶接形状を備えた 10 mm スチール パレットに切り替えた後、パレットの平均寿命は 65,000 サイクルに増加し、3 倍以上長くなりました。この工場ではパレット交換コストを年間 45,000 オーストラリアドル節約し、生産のダウンタイムを 12% 削減しました。この例は、疲労耐性を主な考慮事項として設計されたパレットを選択することの重要性を強調しています。

疲労に対処するために、当工場はパレット表面に応力緩和溝パターンを組み込んだ独自の設計を開発しました。このパターンは振動エネルギーを再分配し、振動エネルギーが一点に集中するのを防ぎます。さらに、冷却を制御したマルチパス溶接プロセスを使用して、亀裂の発生に寄与する残留応力を最小限に抑えます。また、ひずみゲージを使用して既存のパレットの応力分布をマッピングし、亀裂が入る前に潜在的な故障ゾーンを特定するパレット試験サービスも提供しています。この積極的なアプローチは、材料の疲労に対処し、パレットの耐用年数を延ばす最も効果的な方法です。

衝撃応力と熱応力はパレットの亀裂にどのように影響するのでしょうか?

ブロックマシンのパレットは疲労以外にも、衝撃応力と熱応力という 2 つの主要な応力にさらされます。衝撃応力は、成形されたばかりのブロックが金型からパレット上に押し出される脱型プロセス中に発生します。これにより、鋭くて大きな荷重が発生し、時間の経過とともに圧痕や微小亀裂が発生する可能性があります。熱応力は、特に蒸気や熱水を使用するシステムでは硬化プロセスで発生します。パレットは加熱すると膨張し、冷却すると収縮して内部応力が発生し、材料や設計がこの寸法変化に対応できない場合、亀裂が発生する可能性があります。 QGM の工場では、衝撃と熱応力の両方を軽減するための特定のパレット設計と材料の選択を開発し、最も要求の厳しい環境でもパレットに亀裂が生じないことを保証しています。

衝撃や熱応力が亀裂を引き起こす具体的な方法は次のとおりです。

• 脱型時の影響:ブロックマシンが金型からブロックを剥がす際、ブロックがパレット上に数ミリメートル落ちる場合があります。この繰り返しの落下とブロックの重量 (多くの場合 1 パレットあたり 50 ～ 100 kg) が加わると、局所的な衝撃が生じ、鋼製パレットがへこんだり、木製パレットが割れたりする可能性があります。時間の経過とともに、これらの表面の欠陥は応力集中源となり、亀裂の発生につながります。
• 熱サイクル:蒸気養生チャンバーでは、パレットの温度が 60 ～ 80°C まで上昇し、その後周囲温度まで冷却されることがあります。スチールの熱膨張係数は比較的高く (12 x 10^-6 /°C)、長さ 1.2 メートルのスチール製パレットは 60°C の温度範囲で約 0.8 mm 膨張します。パレットが（例えば、硬いパレットコンベアによって）拘束されている場合、この膨張により反りや応力亀裂が発生する可能性があります。当社のパレットは拡張スロットを備えて設計されており、自由に移動できるように柔軟なキャリアに取り付けられています。
• 湿気によるストレス:木製パレットでは、養生時の吸湿・放湿により木材が膨張・収縮します。この周期的な寸法変化により内部応力が発生し、表面チェックが発生し、最終的には亀裂が発生する可能性があります。当社の工場では、湿気によるひび割れを最小限に抑えるために、保護コーティングを施した窯乾燥木材を使用することを推奨しています。

熱応力は常に目に見えるわけではないため、特に潜伏性が高い可能性があります。パレットは健全に見えますが、数千回の熱サイクルの累積的な影響により、材料内に微小な亀裂が発生する可能性があります。これらの微小亀裂は最終的にはマクロ亀裂に成長し、ブロックの品質に影響を与えます。注目に値するケースの 1 つは、ヨーロッパのブロック工場で、新しい高温硬化システムの導入に関連してパレットの亀裂が急増したことです。熱的に安定した鋼製パレット (残留応力を軽減するための事前熱処理) に切り替えることにより、工場ではひび割れ率が 90% 減少しました。

衝撃応力を軽減するために、当社の工場では、より厚い表面層を備えたパレットまたは交換可能な摩耗プレートを使用することを推奨しています。当社の高級スチールパレットは、へこみに強い硬化表面 (45 ～ 50 HRC) と応力集中を軽減する面取りされたエッジ設計を備えています。木製パレットの場合、衝撃力をより均一に分散する硬材を積層した強化構造を提供します。パレット表面に装着して脱型時の衝撃を吸収するゴム製クッションパッドも用意しています。材料の選択と設計形状を通じて衝撃応力と熱応力の両方に対処することで、亀裂のリスクが大幅に軽減され、パレットの寿命が長くなり、より安定したブロック生産が可能になります。

当社のブロックマシンパレットシリーズの主な仕様は何ですか?

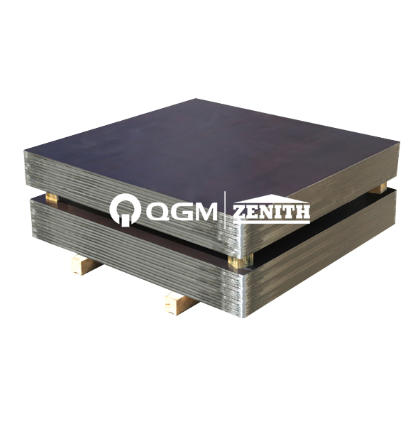

クアンゴン機械株式会社は、大量のコンクリート生産の厳しさに耐えるように設計された、あらゆる種類のブロック マシン パレットを製造しています。当社のパレット ポートフォリオには、高強度スチール パレット、人工木材パレット (軽量用途向け)、および両方の利点を組み合わせたハイブリッド複合パレットが含まれます。以下の表は、当社の最も人気のあるスチール パレット モデルの主な仕様を示しています。これらのモデルは、当社のドイツ Zenith ブロック マシン シリーズを含むさまざまなブロック マシン タイプと組み合わせて使用​​されます。すべての寸法はカスタマイズ可能であり、当社の工場ではあらゆる機械や金型の構成に適合するパレットを製造できます。

標準モデルに加えて、当社の工場ではパレットの耐久性と性能を向上させるカスタム機能を提供しています。これらには、脱型を改善するためのアンダーカット溝、パレットコンベアのトラクションを向上させるための長穴、および高温耐性の塗料コーティング (蒸気硬化用途用) が含まれます。当社は、摩耗したスチール製パレットの表面を研磨し、新しい摩耗プレートを溶接するパレット再構築サービスも提供しています。これにより、新しいパレットの数分の 1 のコストでパレットの寿命が最大 60 パーセント延長されます。

当社のパレット生産では品質管理が最も重要です。すべてのスチール製パレットは平坦度テスト (1 メートルあたり最大偏差 1.5 mm) と、表面または表面下の亀裂を検出するための磁粉検査を受けます。また、パレットが実際の条件に耐えられることを確認するために、ブロック機械の動作の 10,000 サイクルをシミュレートする振動テストも実行します。各パレットには固有のシリアル番号が刻印されているため、製造履歴を追跡し、問題が発生した場合に対象を絞ったサポートを提供できます。当社のパレットには製造上の欠陥に対する 12 か月の保証が付いており、大量のお客様には一括割引とパレット交換プログラムを提供しています。

適切な取り扱いとメンテナンスにより、パレットの亀裂をどのように防ぐことができますか?

パレット自体の品質は重要ですが、パレットの取り扱いとメンテナンスの方法も同様にパレットの寿命に重大な影響を与えます。パレットの亀裂の多くは避けられないものではなく、不適切な取り扱い方法、不適切な洗浄手順、または不十分な潤滑の結果として発生します。 Quangong Machinery Co.,Ltdの当社の工場。は、すべてのお客様と共有する包括的なパレットケアプログラムを開発しました。これらのガイドラインに従うことで、ブロック工場のオペレーターはパレットの寿命を 50 パーセント以上延ばすことができ、その結果、大幅なコスト削減と生産中断の減少につながります。

パレットの亀裂を防ぐための主な取り扱いとメンテナンス方法:

• 定期的な清掃と点検:シフトごとに、パレットの表面から残留コンクリートや破片を取り除きます。プラスチック製のスクレーパーまたは柔らかいブラシを使用します。表面を傷つけたり、応力が発生する可能性のある金属製の工具は避けてください。パレットに亀裂や変形の兆候がないか、特に端の周囲やブロックを支持する領域の近くを検査します。早期発見により、致命的な障害が発生する前に修理または交換が可能になります。
• 可動部品の潤滑：コンベヤ システムの一部であるパレットの場合は、ローラー ベアリングとガイド レールが適切に潤滑されていることを確認してください。ローラーの位置ずれや詰まりによる摩擦により、パレットが曲がったりねじれたりして、疲労破壊につながる可能性があります。当社工場では、高品質のリチウムベースのグリースを使用した毎月の潤滑チェックを推奨しています。
• 保管方法:使用しないときは、パレットを直射日光や極端な温度変化を避け、乾燥した屋根付きの場所に保管してください。木製パレットの場合、湿気が浸透して腐敗を促進する可能性があるため、地面と接触した状態で保管しないでください。湿気を逃がすために十分な通気性を備えたパレットを積み重ねてください。
• 定期的な表面の再調整:スチールパレットの場合、磨耗した表面を研削またはフライス加工によって再表面化し、平坦度を回復することができます。これにより、発生した可能性のある微細な亀裂も除去されます。当社の工場では、パレットの表面を機械加工し、新しい保護コーティングを塗布する再調整サービスを提供しています。これにより、パレットに新たな寿命が与えられます。

メンテナンスの重要性を示す代表的な例は、南アフリカのブロック工場にあります。この工場では、当社の高級スチール製パレットを使用しているにもかかわらず、8,000 ～ 10,000 サイクルごとにパレットの亀裂が発生していました。現場調査の結果、パレットの洗浄プロセスに金属ワイヤー ブラシの使用が含まれており、亀裂の発生箇所となる微細な傷が生じていたことが判明しました。ナイロン毛ブラシに切り替えて毎週の検査ルーチンを実施したところ、パレットの寿命は 30,000 サイクル以上に伸び、工場ではパレット交換コストが年間 30,000 米ドル以上節約されました。

さらに、特に複数のブロックマシンを稼働させる工場では、パレットローテーションシステムの導入をお勧めします。異なる機械間でパレットを回転させることにより、摩耗パターンがより均一になり、単一のパレットが最悪のストレス シナリオにさらされることがなくなります。当社の工場では、各パレットが完了したサイクル数を追跡するパレット ログブックを提供しているため、工場管理者はメンテナンスの必要性を予測し、事前に交換計画を立てることができます。体系的なメンテナンスアプローチにより、ブロックマシンパレットの寿命を最大限に延ばし、一貫したブロック品質を確保し、全体的な生産コストを削減できます。

よくある質問 (FAQ)

質問 1: 一般的なブロックマシンのパレットはひび割れするまで何時間もちますか?

回答: ブロックマシンパレットの寿命は、材質、設計、動作条件、メンテナンスによって大きく異なります。中程度の負荷を伴うプラントの標準的な 8 mm スチール パレットは 20,000 ～ 30,000 サイクル (約 6 ～ 12 か月) 持続しますが、よく整備されたプラントの 10 mm または 12 mm スチール パレットは 60,000 サイクルを超える可能性があります。木製パレットの耐久性は通常 5,000 ～ 10,000 サイクルです。当社工場のプレミアムスチールパレットは、一般的な動作条件下で 50,000 ～ 80,000 サイクルを達成できるように設計されており、適切なメンテナンスにより 100,000 サイクルを超える事例が記録されています。長寿命の鍵は、パレット自体だけでなく、採用される運用およびメンテナンスの実践にもあります。

質問 2: ひび割れたブロックマシンパレットは修理できますか? それとも必ず交換する必要がありますか?

回答: 多くの場合、パレットのひび割れは、特にひび割れが小さく、重要ではない領域にある場合には修復できます。スチールパレットの場合、小さな亀裂を溶接して滑らかに研磨することができます。木製パレットの場合、割れた板の交換が可能です。ただし、亀裂が大きい場合、または荷重がかかる領域の近くにある場合は、パレットを交換する方が安全であり、費用効果も高くなります。当社の工場では、亀裂検出、溶接、応力除去熱処理、再表面仕上げを含むスチール製パレットのパレット修理サービスを提供しています。このサービスでは、新品パレットの 40 ～ 60% のコストでパレットを元に近い状態に戻すことができます。どのパレットが修理の候補で、どのパレットが廃棄されるべきかを判断するために、毎年パレット検査を行うことをお勧めします。

質問 3: ブロックマシンのパレットに最も割れにくい素材は何ですか?

回答: 要求の厳しいブロック製造環境における耐亀裂性については、表面硬度 45 ～ 50 HRC の高張力鋼 (S355JR または同等品) が、強度、靱性、耐疲労性の最適な組み合わせを提供します。当社工場の Hardox 裏地付きパレット (QMP-S12 シリーズ) は、極度の耐久性を実現するように特別に設計されており、耐摩耗性の表面と優れた耐亀裂性を備えています。木製パレットは手頃な価格ではありますが、湿気や衝撃により割れやすいため、一般に高生産プラントには推奨されません。複合パレットは中間点であり、優れた耐亀裂性を備えていますが、木製よりもコストが高くなります。

質問 4: 突然の故障を防ぐために、パレットが割れそうかどうかをどのように判断すればよいですか?

回答: パレットの亀裂が差し迫っていることを示す警告サインがいくつかあります。スチール製パレットの場合は、目に見える錆びや変色がないか確認してください。これらは、湿気が侵入した微細な亀裂の兆候である可能性があります。ブロックマシンの動作中の音の変化、具体的には金属的なカランという音は、パレットの剛性が失われたことを示している可能性があります。定期的な平坦度チェック (直定規を使用) により、ひび割れの前に発生する反りを検出できます。木製パレットの場合、端の周りに亀裂や破片があれば、初期の警告サインです。当社の工場では、問題を早期に発見するために、週に一度の目視検査と月に一度の平坦度測定を推奨しています。さらに、当社は、表面下の亀裂を目に見える前に特定できる、スチールパレット用の超音波亀裂検出サービスを提供しています。

質問 5: Quangong Machinery Co.,Ltd.は、ブロックプラントのオペレーター向けにパレット交換プログラムを提供していますか?

回答: はい、当社はお客様に包括的なパレット交換プログラムを提供しています。このプログラムでは、磨耗または亀裂が入ったパレットを当社の工場に返送していただくと、当社は再調整されたパレットを低コストで提供します。このプログラムは、毎年多くのパレットを通過する大量のブロックプラントにとって特に有益です。返却されたパレットは検査、修理、再表面処理され、元の仕様を満たすように再認証されます。この循環的なアプローチにより、廃棄物が削減され、パレットのコストが削減され、高品質のパレットを常に安定して供給できるようになります。交換プログラムと利用規約の詳細については、当社の営業チームにお問い合わせください。

結論: 高品質パレットとプロアクティブなメンテナンスで投資を保護

ブロックマシンパレットは生産ラインにおける重要な投資であり、予期せぬ故障はコストがかかり、混乱を招く可能性があります。材料疲労、衝撃応力、熱サイクル、不適切なメンテナンスなどが原因でパレットに亀裂が入る理由を理解することが、予防への第一歩です。特定の用途に適したパレットの材質と厚さを選択し、厳格なメンテナンス スケジュールを実施し、Quangong Machinery Co.,Ltd などの信頼できるメーカーの高品質パレットを使用することで、パレットの寿命を大幅に延長し、ダウンタイムを削減し、ブロックの品質を向上させることができます。当社の工場の幅広いスチール、木製、複合パレットは最高の耐久性基準を満たすように設計されており、当社の技術チームはお客様のパレット管理戦略の最適化をお手伝いする準備ができています。

パレットの故障が頻繁に発生していますか、またはパレット在庫のアップグレードを検討していますか?お問い合わせ Quangong Machinery Co.,Ltd.今日パレットに関する総合的なコンサルティングをご提供します。お客様の生産データを分析し、理想的なパレット モデルを推奨し、詳細な実装計画を提供します。条件を満たす顧客向けに、パレットの無料トライアル プログラムも提供しています。今すぐQuangong Machinery Co.,Ltd.からパレットのサンプルとメンテナンスガイドをリクエストしてください。クラックのないブロック生産への第一歩を踏み出しましょう。
